ボリュームレンダリング

ボリュームレンダリング

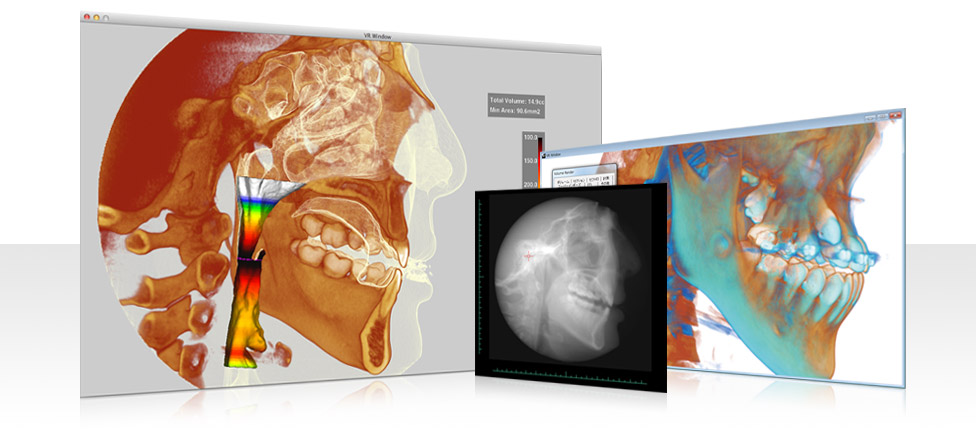

AtoZのV16から標準でコーンビームCTやCT等、DICOMデータのボリュームレンダリング(VR)表示できます。 ツールアイコンをクリックして表示方法や方向を変更。 カスタムで表示スカラー、色をポイントで設定、保存できます。使いやすさを追求したユーザーインターフェースです。 気道の評価やCTからのセファロの変換、2つのVRデータのスーパーインポーズも行えます。

ギャラリー

ボリュームレンダリング
植立シミュレーション

アンカースクリューの植立シミュレーション

 ボリュームレンダリング上で歯科矯正用アンカースクリューの植立シミュレーションが行えます。歯根の状態やスペース、骨密度など実際のスクリューを植立する前にシミュレーションを行ってより安全に、より正確に治療計画を行えます。
4画面で表示し、スペースがあるかないか、また周辺の骨密度を色別で表示します。



スクリュー

気道計測気道計測

気道計測

 気道をポイントで入力すると立体的に3Dで気道面積の大きさにより色分けされて気道全体が表示されます。
一番狭窄している部分の面積や気道の体積等の情報が画面上に表示されます。
 入力した気道データはフォルダーに保存されいつでも表示できます。
 ここで入力した気道や計測はボリュームタブでいつでも表示・非表示を切り替えできます。

距離、角度計測

 2点間の距離や3点間の角度を計測できます。

距離 角度

ギャラリー

スーパーインポーズ

 ボリューム同士の重ね合わせを行えます。ウィジェットホイールを使用して位置合わせ、または4つのリファレンスポイントを入力してスーパーインポーズを行います。

ギャラリー

スーパーインポーズ

セクション

 セクションタブではX、Y、Z セクション(軸状、矢状、冠状)を同時に表示します。ボリュームのサイズやCT値等の情報の確認ができます。カラープリセットが3種類用意されています。

ギャラリー

セクション

セファロ書き出し

セファロ書出し

セファロ書出し

 3Dからセファロや正貌の画像をpng形式で書き出しできます。等倍またはレントゲンの倍率での出力が可能です。 撮影の中心(例えばセファロと同じPorionの位置)を設定できるのでセファロと同じ撮影状態が作成できます。作成したファイルをAtoZ に取り込み、各種分析に使用することができます。正貌も書き出しが可能です。 ギャラリー

分析

Anato STL モジュール(STL書出し オプションソフトウエア)AnatoSTL



ボリュームレンダリングをSTLに書出しするオプションです。
指定した範囲、画質でボリュームレンダリングをSTLに書き出しできます。書き出したSTLは3DモデルプリンターやCAMマシーンでモデルの製作ができます。

ギャラリー

カッティング機能

指定範囲を切り取りできます。
上顎、または下顎のみ、または歯を1本ずつ書き出しするときに使用できます。

シミュレーション

咬合シミュレーション

DICOMデータを上顎、下顎に分けてSTLで書き出し、咬合のシミュレーションを行えます。回転軸を設定し、設定した軸を動かして咬合の位置を登録していきます。登録した咬合の位置に合わせて動画で確認できます。



骨切りのシミュレーション

DICOMデータから骨切りしたい部分でカットした2つのSTLデータをボリュームDICOMデータと出力したSTLを重ね合わせる事で外科シミュレーションを行う事ができます。

AnatoSTL



シミュレーション

書出ししたSTLデータとボリュームを重ね合わせできます。位置を合わせる際、STLデータの移動量が右上に表示されるので、外科のシミュレーションにも使用できます。術前に移動量を細かく見ながらシミュレートできます。

距離



digiART モジュール(ITO咬合器シミュレーション オプションソフトウエア)



digiART モジュール

咬合シミュレーション

咬合器シミュレーションが行えます。ボリュームレンダリングと歯科模型のSTLを重ね合わせて行えます。上顎と下顎のSTL模型をそれぞれ読み込み、位置合わせを行います。

咬合状態を視覚的に捉えるため咬合のコンタクトを色別で表示します。顆路と切歯路を同時に移動させて咬合を調べます。TMJの問題を持つ患者さんの咬合や、矯正開始時の咬合状態、矯正治療終了後の咬合状態を視覚的に確認することができます。

ギャラリー

digiART モジュール







画像診断システム 認証番号:226AIBZX00036000
